Abrasive Flow Machining (AFM) Polishing and Deburring Solution

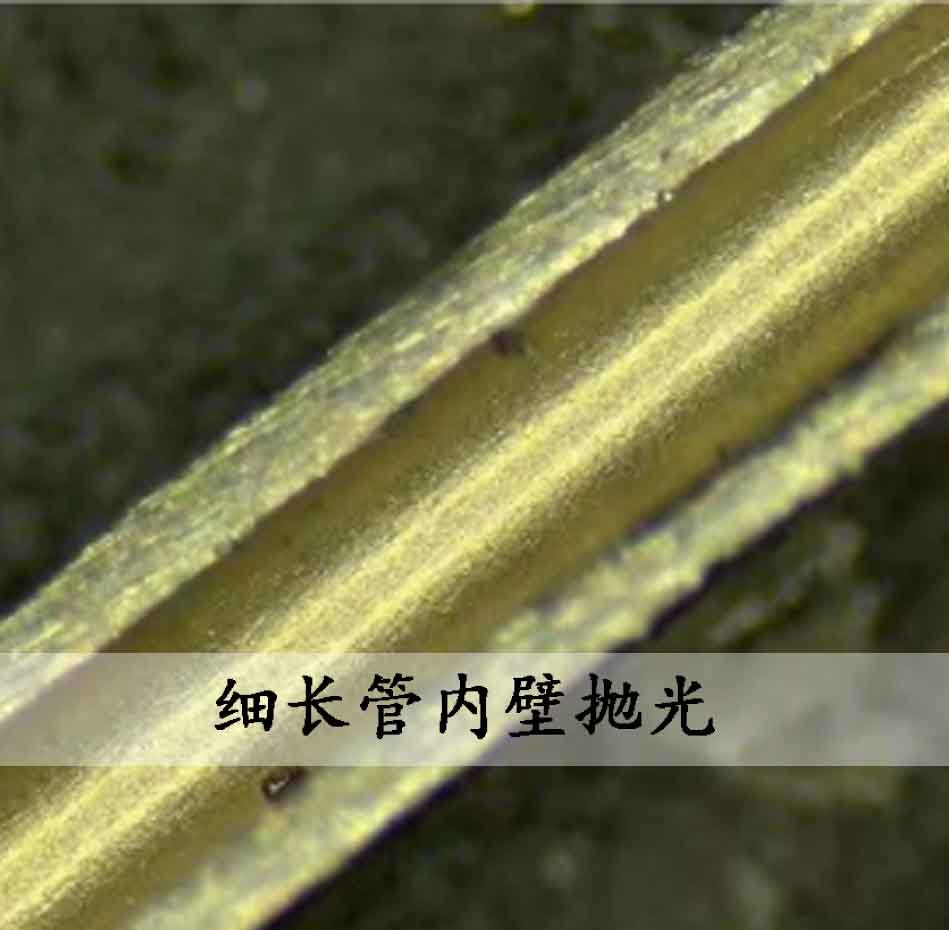

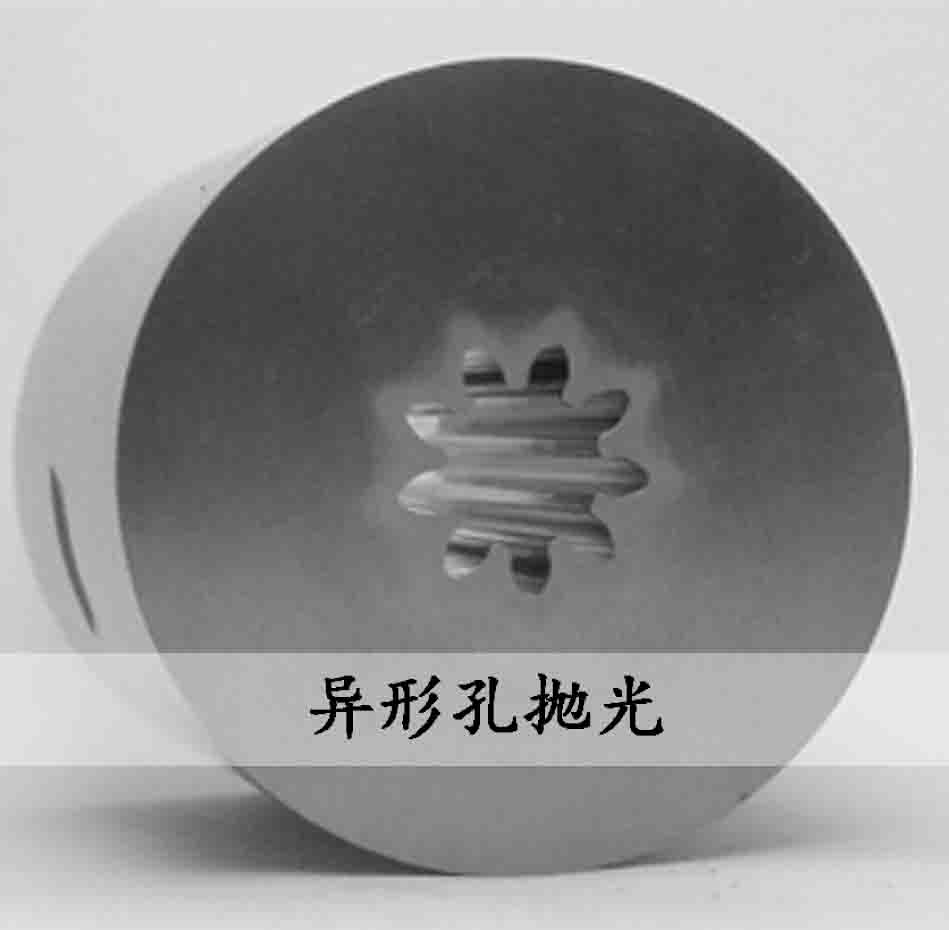

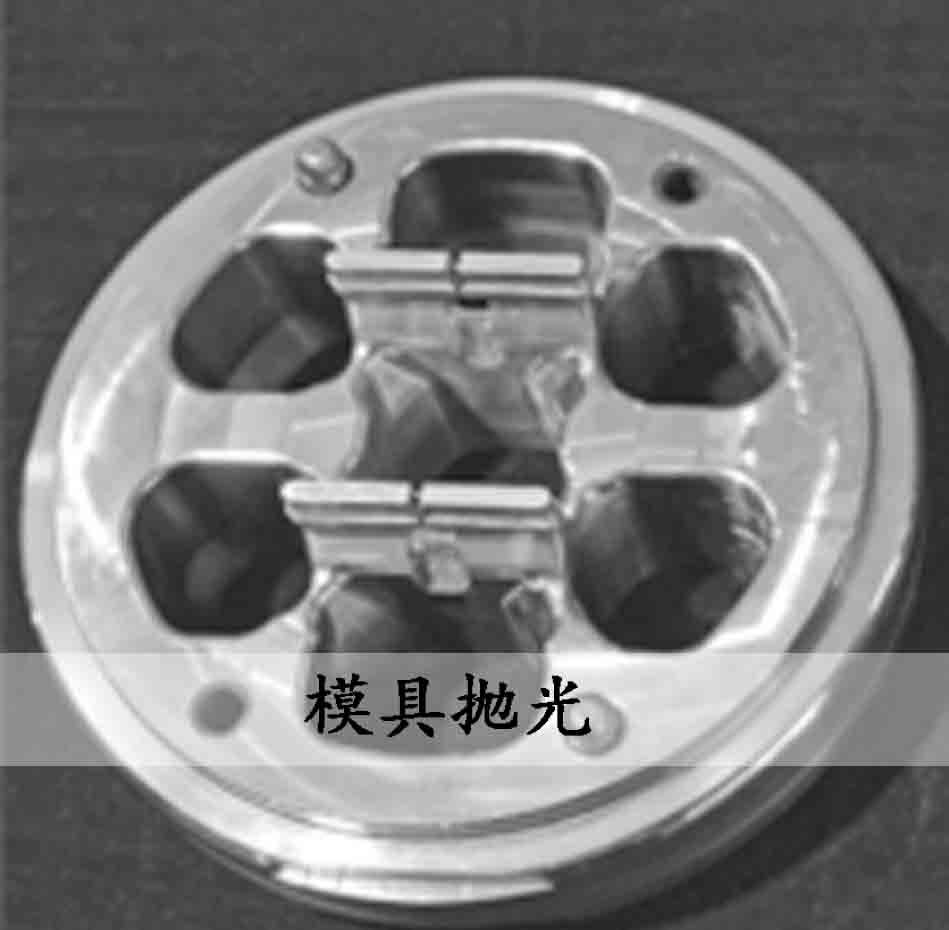

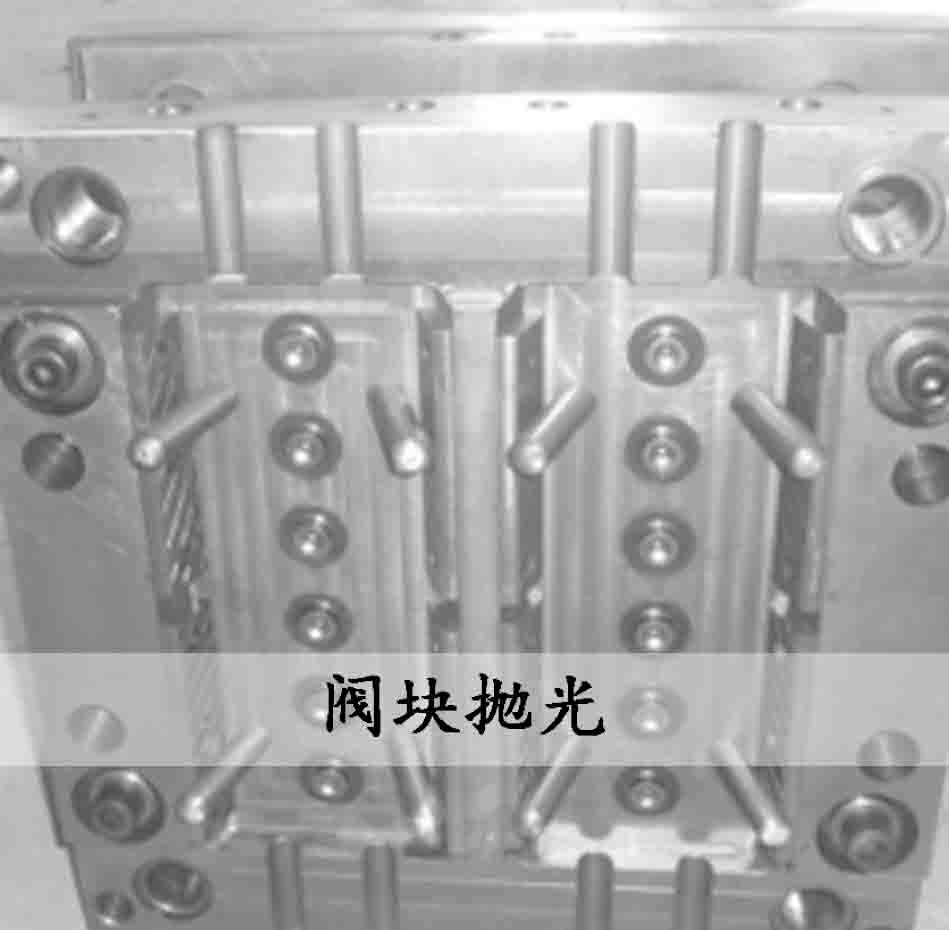

一、技术适配性：为何磨粒流是 3D 打印内流道的理想选择 ** 3D 打印（如 SLM、EBM 工艺）成型的内流道普遍存在层纹、微凸点、毛刺残留等问题，且流道常呈现异形弯曲、深腔盲孔、变截面等复杂结构，传统抛光（手工打磨、机械研磨）面临 “触达难、易损伤、一致性差” 三大痛点。磨粒流技术通过 “流体自适应填充” 特性，完美匹配 3D 打印内流道的加工需求： 无死角覆盖：半固态磨料流在高压下可完全贴合流道内壁的复杂拓扑结构，包括曲率变化率＞0.5mm⁻¹ 的异形曲面、R0.1mm 的微小圆角及深度达 20mm 的加工盲区，实现传统工具无法企及的全面覆盖。 柔性无损加工：磨料流为非刚性介质，加工时与流道内壁呈 “柔性接触”，仅通过磨粒微切削去除表面缺陷（层纹、毛刺），不会产生机械应力导致的流道变形或壁厚损伤，确保 3D 打印件原有的尺寸精度和结构完整性。 针对性解决 3D 打印缺陷：针对 3D 打印特有的层间结合痕迹，磨粒流通过往复循环研磨，可消除层间微裂纹风险，同时降低表面粗糙度，提升流道内壁的流体流动性和抗疲劳性能。 二、核心技术优势（相较于传统 3D 打印后处理工艺） 光整效率提升 3-5 倍：单件加工时间仅需 1-15 分钟（根据流道复杂度调整），相较于手工抛光效率提升 10 倍以上，尤其适用于批量生产；可将 3D 打印内流道初始 Ra 值（通常为 3.2-6.4μm）快速降至 0.05-0.5μm，最高可达镜面效果。 加工一致性极强：通过 CFD（计算流体力学）仿真优化流场参数，结合统一的压力、流速、循环次数设定，批量加工的表面粗糙度偏差＜8%，远优于传统工艺 30% 的偏差值，满足高端制造的标准化要求。 兼顾光整与功能优化：不仅能去除表面缺陷，还能通过微切削作用优化流道内壁拓扑结构，减少流体阻力（测试数据显示流阻降低 15%-30%）；对于航空发动机冷却通道、液压阀体内流道等关键部件，可同步提升散热效率或流体控制精度。 适配多材质 3D 打印件：无论是钛合金、不锈钢、高温合金等金属 3D 打印件，还是陶瓷、复合材料打印件，均可通过定制磨料参数（硬度、粒度）实现适配加工，加工比（工件与磨料硬度比）可达 5:1 以上。 环保可持续：磨料介质可循环使用（损耗率＜30% 时补充新磨料），加工废液经过滤处理后可达标排放，无粉尘污染，符合绿色制造要求。 三、关键工艺参数优化（针对 3D 打印内流道特性） 磨料体系定制： 磨料类型：加工不锈钢、钛合金流道选用碳化硅（SiC）磨料；加工高温合金（如 Inconel）等超高硬度材料选用金刚石磨料，确保切削效率。 粒度配比：采用 “梯度研磨” 策略 —— 粗磨（D50=50-75μm，对应 120-200 目）去除层纹和大毛刺；精抛（D50=15-25μm，对应 400-600 目）降低表面粗糙度，避免单一粒度导致的加工不彻底或过度研磨。 浓度控制：体积浓度 15%-35%（质量占比 18%-45%），流道截面积小时选用低浓度（15%-20%）保证流动性，大截面流道选用高浓度（25%-35%）提升研磨效率。 流体动力学参数： 加工压力：0.3-2MPa（区别于齿轮加工的高压参数），3D 打印件壁厚较薄时选用 0.3-0.8MPa，避免压力过大导致流道变形；复杂异形流道可提升至 1-2MPa 增强研磨力。 流速与循环：流速梯度控制在 0.5-2.5m/s，采用 “双向循环” 模式（正向 + 反向交替），每循环 10-30 秒切换一次方向，确保流道内壁受力均匀，避免单向流动导致的局部抛光不均。 介质粘度：选用低至中等表观粘度（0.05-0.2Pa・s）的磨料介质，兼顾流动性与研磨力，避免高粘度介质在狭窄流道内堆积堵塞。 辅助工艺控制： 温度控制：加工过程中介质温度维持在 30±2℃，防止高温导致 3D 打印件热应力变形或磨料介质性能衰减。 振动辅助：部分复杂流道可叠加 8-15Hz 的低频振动，提升磨粒对层纹的切削效率，缩短加工时间。 四、适用场景与行业应用案例 适用 3D 打印内流道类型： 结构类型：异形冷却通道、液压阀体内流道、燃油喷射器流道、医疗器械植入体导流通道、航空发动机叶片内腔等。 材质范围：钛合金、不锈钢（316L）、高温合金（Inconel 718）、陶瓷基复合材料等 3D 打印件。 典型行业应用： 航空航天：GE9X 涡轮叶片 3D 打印冷却通道抛光，Ra 值从初始 2.8μm 降至 0.15μm，散热效率提升 40%，抗疲劳寿命延长 37%。 液压机械：3D 打印液压阀体内流道，磨粒流抛光后流阻降低 25%，阀芯动作响应速度提升 18%，避免因流道粗糙导致的压力损失。 医疗器械：3D 打印人工关节髋臼杯导流通道，抛光后 Ra≤0.1μm，满足生物相容性要求，减少植入后与人体组织的摩擦损伤。 汽车制造：3D 打印发动机缸体冷却水套，去除层纹后流体循环效率提升 20%，发动机散热均匀性优化，降低局部过热风险。 五、工艺实施注意事项与质量控制 定制化夹具设计：根据 3D 打印件的外形和流道进出口位置，设计专用密封夹具，确保磨料流定向流经内流道，避免介质泄漏；夹具需预留排气通道，防止流道内空气滞留导致的抛光盲区。 前置预处理：抛光前需清除内流道内的 3D 打印支撑残留和大颗粒杂质，避免杂质与磨料混合后划伤流道内壁；可采用高压气吹或超声波清洗进行预处理。 磨料维护与过滤：定期检测磨料粒度分布和浓度，当磨粒损耗超过 30% 时及时补充新磨料；每加工 5-10 件工件后过滤磨料介质，去除其中的加工碎屑，防止二次划伤。 质量检测标准： 表面粗糙度：采用白光干涉仪或表面粗糙度仪检测，确保 Ra 值符合设计要求（通常≤0.5μm，精密场景≤0.1μm）。 结构完整性：通过 X 射线衍射检测残留应力（控制在 - 50~50MPa），避免加工导致的应力集中；采用工业 CT 扫描检查流道是否存在堵塞或变形。 流体性能：对关键流道（如液压阀、冷却通道）进行流量 - 压力测试，验证流阻是否满足设计指标。

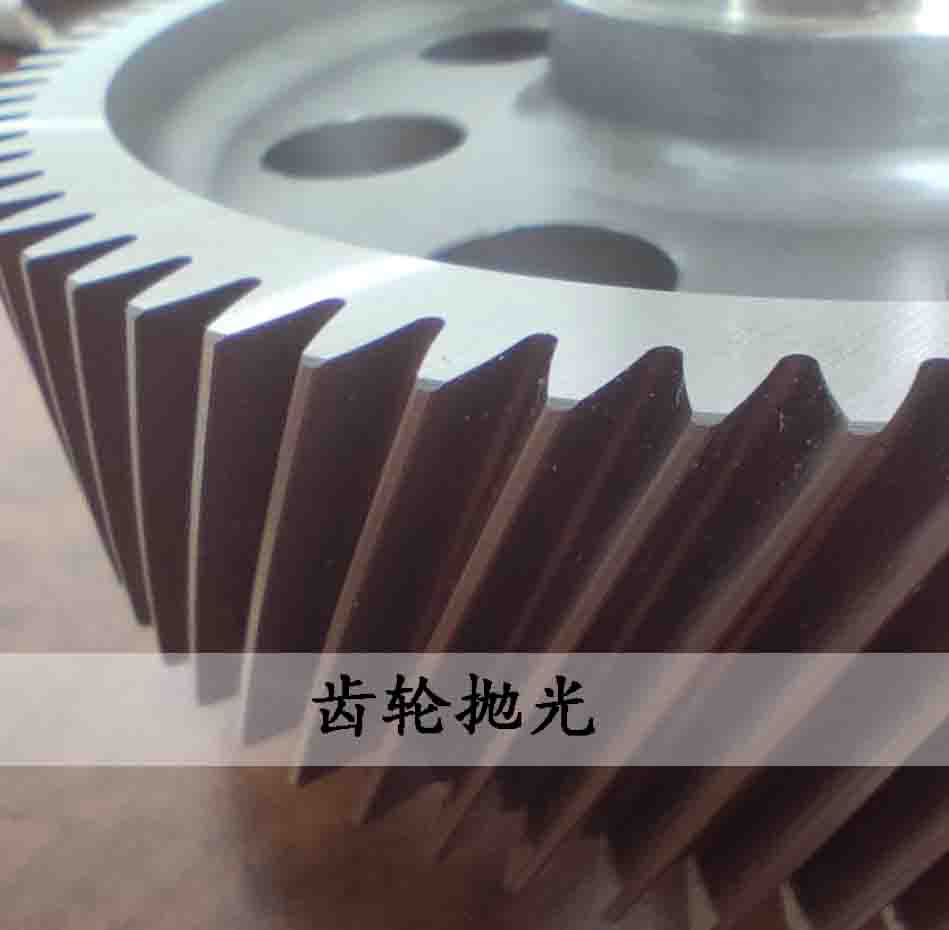

一、技术原理 磨粒流齿轮去毛刺是一种流体力学与研磨技术结合的精密加工工艺。其核心原理是：将含有高硬度磨料颗粒（如碳化硅、氧化铝、金刚石等）的粘性弹性介质（磨料流），在高压作用下强制通过齿轮的齿面、齿根、花键孔、油道孔等复杂结构区域。磨料颗粒在流体驱动下，像 “柔性研磨刷” 一样，对齿轮表面及边角的毛刺、飞边进行研磨、刮削和抛光，同时不损伤齿轮的基准尺寸和表面精度。 磨料流的粘性使其能完全贴合齿轮的复杂型腔，实现无死角加工，尤其适用于传统机械加工（如锉削、喷砂）难以触及的齿根圆角、齿面交线、深孔内壁等部位。 二、核心技术优势 去毛刺 + 抛光一体化：不仅能彻底清除毛刺（去除率可达 99% 以上），还能同步改善齿轮表面粗糙度（Ra 值可从初始的 1.6μm 降至 0.2-0.4μm），提升齿面耐磨性和啮合精度，延长齿轮使用寿命。 加工一致性强：通过设定统一的压力、流量、加工时间等参数，可实现批量齿轮的标准化加工，避免人工操作导致的精度差异，良率稳定在 98% 以上。 保护工件精度：磨料流为柔性介质，加工过程中对齿轮基准面、齿形轮廓的冲击力极小，不会产生变形、崩齿等问题，确保齿轮原有的尺寸公差（如齿距偏差、齿向公差）不受影响。 适配复杂结构：无论是直齿轮、斜齿轮、锥齿轮，还是带有交叉孔、盲孔、花键槽的复合齿轮，磨料流都能通过型腔填充实现全面覆盖，解决传统工艺的加工盲区。 高效环保：单件加工时间仅需 30 秒 - 5 分钟（根据齿轮复杂度调整），远快于人工去毛刺；磨料可循环使用，废液经简单处理后排放，符合环保要求。 三、关键工艺参数 磨料选择： 硬度：加工普通钢材（45#、20CrMnTi）选用碳化硅（SiC）磨料；加工高硬度齿轮（HRC58-62）选用金刚石磨料。 粒度：粗去毛刺用 80-120 目，精抛光用 200-400 目，可根据毛刺大小组合使用（先粗后精）。 加工压力：一般控制在 5-20MPa，毛刺较大时选用 15-20MPa，精密齿轮抛光选用 5-10MPa，避免压力过大导致齿面损伤。 加工时间：单方向加工 10-60 秒，复杂齿轮可采用 “双向循环”（正向 + 反向）加工，总时间不超过 3 分钟，防止过度研磨。 介质粘度：选用中等粘度（5000-15000mPa・s）的磨料介质，确保流动性与研磨力平衡，粘性过低易导致磨料沉降，过高则无法有效填充细微间隙。 四、适用场景与行业应用 适用齿轮类型：直齿轮、斜齿轮、伞齿轮、行星齿轮、内齿轮、花键轴等，尤其适用于模数 1-10mm、齿面硬度 HRC20-65 的齿轮。 典型应用行业： 汽车行业：变速箱齿轮、发动机齿轮、差速器齿轮等关键传动部件。 机械装备：机床齿轮、减速器齿轮、工程机械齿轮。 航空航天：精密传动齿轮、无人机齿轮（对精度和可靠性要求极高）。 液压行业：齿轮泵内齿轮、阀组花键齿轮（需保证油路通畅，无毛刺残留）。 五、注意事项与质量控制 工装设计：定制专用夹具固定齿轮，确保磨料流定向通过加工区域，避免齿轮位移或介质泄漏；夹具需预留排料通道，防止磨料堆积。 参数调试：批量加工前需进行试加工，通过显微镜观察毛刺去除情况和齿面粗糙度，调整压力、时间等参数，形成最优加工方案。 磨料维护：定期检查磨料浓度和粒度，当磨料损耗超过 30% 时及时补充新磨料；定期过滤介质中的杂质，避免大颗粒杂质划伤齿面。 质量检测：加工后通过三坐标测量仪检测齿轮尺寸精度，用表面粗糙度仪检测齿面 Ra 值，用体视显微镜（放大 50-100 倍）检查毛刺残留情况，确保符合产品图纸要求。
